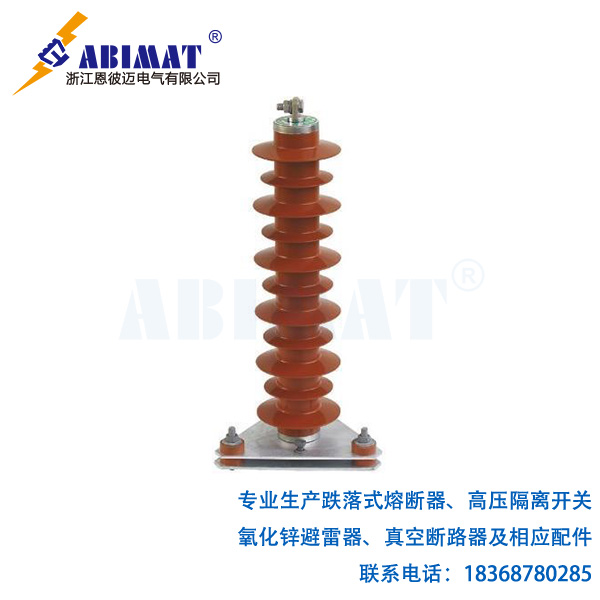

在電力系統和電氣設備的防雷保護里，避雷器是很關鍵的設備。但大家經常問一個關鍵問題：避雷器接地有用嗎？答案很明確，也很肯定——接地不光有用，還是決定避雷器能不能有效發揮作用的關鍵。要是沒有良好、可靠的接地，避雷器甚至跟沒裝一樣，起不到任何保護作用。
避雷器的工作原理決定了接地的必要性
避雷器（也叫電涌保護器，SPD），本質就是個“智能開關”。我們會把它并聯在被保護設備旁邊，正常運行的時候，它是高電阻狀態，對系統的影響特別小。比如遇到雷電浪涌或者操作過電壓這種危險情況，只要線路上的過電壓達到它的動作電壓，避雷器就會一下子變成低電阻狀態。
避雷器會變成低電阻狀態，這么做的核心目的，就是把巨大的過電壓電流 —— 也就是浪涌電流 —— 快速泄到大地里去。我們呢，會把大地（Earth）當作電位穩定的零電位參考點。只有把電流導入大地，我們才能把過電壓控制在設備能承受的安全范圍里，進而保護設備的絕緣。
可要是避雷器沒接地，或者接地效果不行，這個泄流的通道就斷了。這樣一來，巨大的能量沒法快速傳到大地，過電壓還是會加在被保護設備上。到最后，可能會讓設備絕緣擊穿、損壞，情況嚴重的話還會引發火災。所以說，接地是避雷器完成泄流任務的唯一路徑，也是它工作原理的基礎。
接地系統質量的關鍵指標：接地電阻
接地這事兒，可不光是簡單接根線到鐵棒上就完了。它到底有沒有效果，主要得看接地電阻的情況。至于接地電阻，指的就是電流從接地電極流進大地時遇到的阻力。
接地電阻的數值，那肯定是越低越好。一般情況下，拿重要的變電站以及電氣設備來講，我們要求接地電阻得小于 1 到 5 歐姆。電阻越高，泄流的時候產生的電壓降 —— 就是公式里的 U = I * R—— 就越大。這就意味著，當巨大的雷電流（也就是公式里的 I）流過時，就算避雷器自己動作了，接地引下線以及接地極上還是會產生很高的殘壓。這個殘壓也會加在設備上，說不定還是會超過設備能承受的絕緣能力。
咱們?cè)僬f說接地不好會有啥危害。要是接地電阻太高，或者接地線斷了，不光會讓保護失效；甚至在泄放雷電流的時候，接地極自己會變成一個高壓點，可能會對周邊設備或者土壤 “反擊”，進而引發人身安全事故或者二次事故。
?
一個合格的避雷器接地系統，得包含這么幾部分：
合格的接地極是基礎。我們可以用復合地網、把接地體埋得深一點、用降阻劑這些辦法，保證接地電阻足夠低。
接地引下線得是低阻抗的。連接避雷器與接地極的導體，要盡量做到短、直、粗，只有這樣才能減小電感。只要導體有彎曲或者盤繞，高頻雷電流流過的時候就會產生感抗，進而影響電流泄放。
連接部分也得可靠。所有連接點都得牢固，我們可以用焊接或者防腐專用夾具來固定，避免時間久了出現氧化，導致接觸電阻變大或者斷路。
總結
總的來講，恩彼邁避雷器接地絕對不是可有可無的，它就是避雷器保護功能的生命線。一個性能好的避雷器，必須搭配上低阻抗、高可靠性的接地系統，才能形成完整的泄流通道，把威脅設備安全的過電壓能量快速導入大地。
我們要是不重視接地這件事，就等于不重視整個防雷保護的核心。所以在安裝以及維護避雷器的時候，我們必須對它的接地系統同樣重視，甚至要更重視；同時還要定期檢測接地電阻，保證它一直處于良好狀態。
