在電力系統里，避雷器（也就是電涌保護器 SPD）是抵御雷電過電壓和操作過電壓的關鍵設備，要是配置得不科學，設備和系統安全就沒法保障。今天，我們就來系統說說它配置的核心原則。?
多級防護與能量協調原則
現代防雷工程會用分級防護的思路，結合國際防雷分區（LPZ）的概念，按照雷電威脅的級別以及設備的敏感度，把避雷器分成 B、C、D 三級，搭建出層層遞進的保護體系。?
其一，B 級是第一級防護，要裝在總配電柜那里，也就是防雷分區 LPZ0 和 LPZ1 的交界處。它得用電壓開關型避雷器，核心作用是把直擊雷產生的大電流泄放掉，這種電流通常是 10/350μs 的波形。而且它得有高通流容量，畢竟是防護的第一道關口。?
其二，C 級是第二級防護，安裝在樓層或者設備間的配電箱，對應 LPZ1 與 LPZ2 區的交界。它用的是限壓型避雷器，主要作用是進一步降低 B 級避雷器泄放電流后的殘壓。它的通流容量適中，電流波形是 8/20μs，響應速度也更快。?
其三，D 級是第三級，也叫精細保護，要裝在重要設備的前端或者機柜里，位置在 LPZ2 與 LPZ3 區交界，而且要盡可能靠近被保護設備。它的作用是鉗制殘余的浪涌電壓，讓電壓低于設備能承受的耐壓水平。?
能量協調是多級防護的核心，我們必須保證前一級避雷器比后一級先動作。要是兩級之間的線路距離不夠，拿開關型與限壓型之間的距離來說，小于 10 米時，就得加裝退耦裝置，這樣才能確保動作時序正確，能量配合合理。
選型基本原則
選對避雷器型號，是保證防護效果的基礎，我們得綜合考慮系統參數以及設備特性。?
其一，電壓參數要匹配。避雷器的最大持續運行電壓（Uc），一定要比安裝位置的最大持續運行電壓高，拿 TT 系統來說，Uc 就得≥385V。同時，它的額定電壓不能低于安裝點的暫態工頻過電壓。?
其二，通流容量要選對。選的時候得看安裝位置可能遇到的雷擊風險，在進線端這類可能遭受直擊雷的地方，要選用 10/350μs 波形測試的產品；內部配電線路則要選用 8/20μs 波形測試的產品。而且容量還得考慮雷暴環境、線路類型以及設備的重要性。?
其三，殘壓要和被保護設備的絕緣配合好。避雷器在標稱放電電流下的殘壓（Ures），必須小于被保護設備絕緣的沖擊耐受電壓（BIL），并且要留足夠的裕量，通常要求 Ures ≤ 0.8 × BIL。
安裝關鍵技術要求
安裝工藝對防護性能影響很大，我們必須按規范來做。?
其一，安裝位置與接線要遵循最近安裝原則，避雷器離被保護設備越近越好。連接導線要短、要直、還要粗，總長度最好不超過 0.5 米，這樣能減少引線電感產生的附加殘壓。?
其二，接地有明確要求。我們要通過最短的路徑讓避雷器可靠接地，接地電阻值得符合規范，通常要求≤4Ω。接地線的線徑也要足夠粗，一般用不小于 16mm2 的多股銅線。
狀態監測與維護

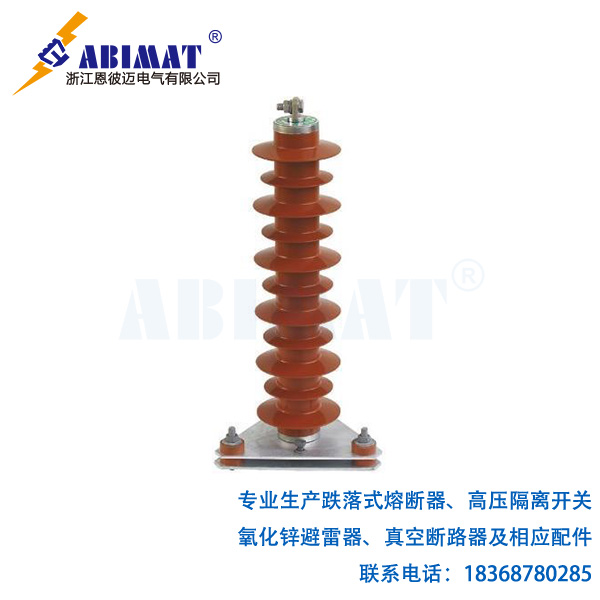

恩彼邁避雷器得定期檢查并且維護，這樣才能保證它長期有用。?
其一，它得有能直接看到的狀態指示，就像色窗顯示那樣，綠色表示正常，紅色表示失效。?
其二，在重要場所，我們宜選用帶遙信報警功能的 SPD，這樣方便遠程監控它的狀態。?
其三，我們要定期檢查避雷器的外觀、連接點以及接地狀況，有必要的時候，還要用專用儀器檢測它的參數。
