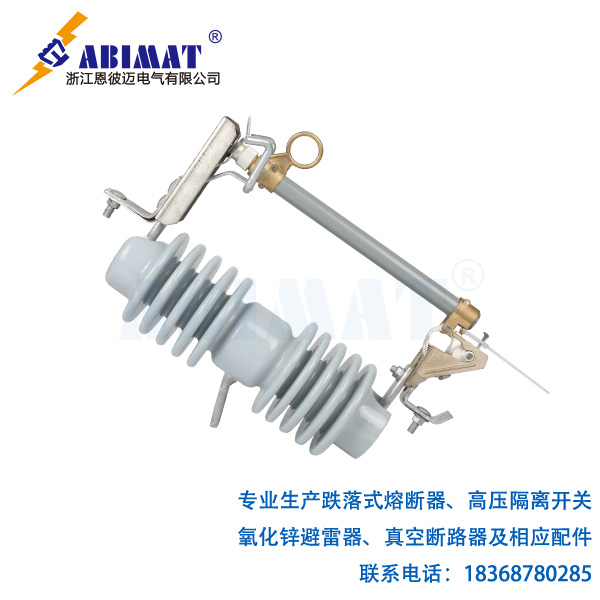

10kV配電線路及配電變壓器的安全保障，離不開跌落式熔斷器。它是應對過載與短路故障的關鍵裝置，開斷性能是否優良、工作是否穩定，很大程度上取決于內部關鍵金屬材料的選擇與設計。從結構上看，它包含絕緣外套、熔絲管、電極及動作機構等部分。其中，真正負責承載電流、實現熔斷保護的核心金屬部件，全都集中在熔絲管里。
熔絲管內的核心金屬：精密計算的熔體
熔絲管就是跌落式熔斷器的“心臟”，內部的金屬熔體直接決定了裝置的所有保護特性。這種熔體并非普通金屬絲，而是經過精密冶金設計與加工的專用材料，主要分為兩類。
一類是銀銅合金熔體，在中高端跌落式熔斷器中應用最廣。我們通常采用含銀量約25%的銀銅合金（AgCu25），銀的加入讓材料性能有了顯著提升。其一，電阻率大幅降低，在保持高導電性的同時，合金整體電阻率比純銅更低，正常運行時發熱更少，能有效減少能源損耗。其二，銀能幫助合金形成更穩定、一致的熔化特性，還能讓熔體表面在長期高溫環境下不易氧化，避免因氧化導致有效截面變小、保護特性出現偏差。除此之外，銀銅合金在約778°C時會發生共晶反應，熔化溫度區間較窄，這讓熔斷動作更快、更精準，分?jǐn)嗄芰σ搽S之提高。
另一類是鍍錫銅熔體，部分標準型產品會選用它。它以高純度電解銅或銅合金絲為基體，表面均勻鍍有一層錫或錫合金。銅的熔點約為1083°C，錫的熔點卻只有232°C。當故障電流使熔體過熱時，錫層會率先熔化，并且迅速與內部的銅發生冶金反應，在界面形成銅錫合金。拿Cu?Sn?來說，它的熔點僅約415°C，遠低于純銅。這種特性讓鍍錫銅熔體在更低溫度下就能快速熔斷，對過載的保護更靈敏。同時，鍍錫銅熔體在保證良好保護效果的基礎上，成本更具優勢，因此在對過載保護有要求的中等電流規格熔斷器中應用廣泛。
不管是哪種熔體，我們都要根據額定電流、時間-電流特性曲線及分?jǐn)嗄芰Φ囊螅ㄟ^(guò)嚴格計算與試驗，來確定它的直徑、長度，包括是否采用螺旋纏繞或波浪形狀。
外部導電與結構金屬：強度與導電要兼顧
核心熔體很關鍵，跌落式熔斷器的其他金屬部件同樣不能忽視，它們各有各的重要作用。
電極（觸頭）的制造材料，我們一般會選導電性突出的紫銅（T2）或者高導電率銅合金，目的就是保證電流能穩定通過接觸點。在和熔絲管配合的動觸頭部分，我們有時會鑲嵌銀或者銀合金觸點。這么做能進一步提高接觸部位的導電性，還能讓它更耐電弧燒蝕，氧化問題也能得到改善。
熔絲管兩端的金屬帽，常用黃銅（H62、H65）或者鍍鋅鋼來做。黃銅的優勢很明顯，導電性不錯，機械強度也夠用，還能抵抗一定的腐蝕。至于支撐熔絲管、幫它完成轉動動作的金屬支架及相關零件，我們大多用機械強度足夠的低碳鋼，就Q235來說，就是很合適的選擇。這些部件都會做鍍鋅或者噴涂處理，防止被空氣腐蝕。
滅弧環節也離不開合適的材料，熔絲管內通常會填充石英砂作為滅弧介質。石英砂本身不導電，但遇到電弧的高溫時，會產生有助于滅弧的氣體。同時，它的顆粒間隙能把電弧分割開，還能給電弧降溫，讓電弧快速熄滅。有些設計里，我們會在熔體周圍裝輔助滅弧管，它用消弧材料（如產氣纖維管）制成，碰到電弧時會產生高壓氣體，順著縱向吹向電弧，進一步提升滅弧效果。
總結
恩彼邁跌落式熔斷器的內部，就像一個金屬材料科學的微型應用場。它的核心保護功能，全靠銀銅合金與鍍錫銅這類特殊設計的熔體來實現——利用它們精準的熔化特性，為電路提供選擇性保護。外部的載流部件與結構部件，則分別選用紫銅、黃銅與低碳鋼等材料，在導電、接觸、機械強度及耐候性這些方面各展所長。正是這些金屬材料的科學搭配與協同工作，讓跌落式熔斷器能穩穩當當?shù)禺?dāng)好“電路衛士”，故障一來就迅速、準確地動作，隔離故障，守護電網安全。
