跌落式熔斷器在配電網里用得特別多，尤其在10kV配電線路和配電變壓器上。它能起到過載保護和短路保護的作用，還帶有明顯的斷開點。它的接線對不對，直接關系到設備安全、人身安全還有供電可靠性。接下來我們就好好說說跌落式熔斷器的接線規范和技術要點。
一、跌落式熔斷器的基本結構與工作原理

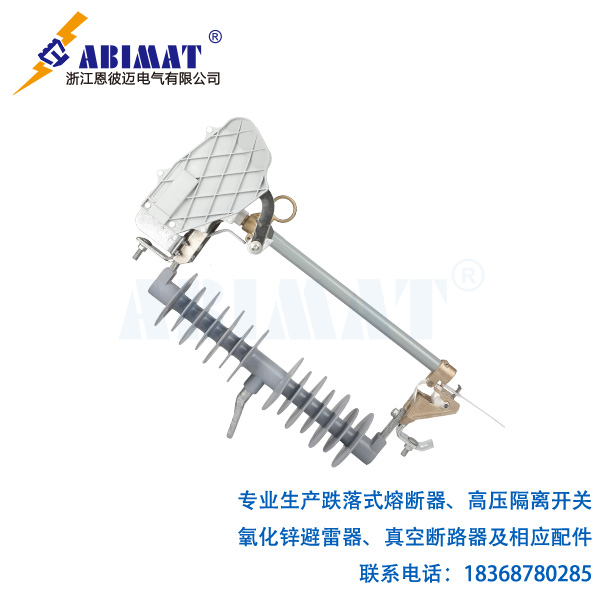

想聊接線的事，我們得先搞明白它的基本結構。跌落式熔斷器主要有三部分，分別是絕緣支座、動靜觸頭還有熔絲管。熔絲管里面的熔絲，得穿過火藥導管和拉伸彈簧。正常運行的時候，熔絲靠機械張力拉動，能讓熔絲管的動觸頭和靜觸頭緊緊貼在一起，保持閉合的狀態。
?
線路一旦出現嚴重過載或者短路，故障電流就會讓熔絲很快熔斷，同時還會在熔絲管內部產生電弧。電弧的高溫會讓消弧管——它里面貼著產氣材料——產生大量氣體，這些氣體會形成強烈的縱吹效果，把電弧快速滅掉。與此同時，熔絲熔斷后，它的張力就會消失，熔絲管的上動觸頭會在彈簧和自身重力的作用下快速跌落，形成能直接看到的斷開間隙。這樣既切斷了故障電路，又能提供一眼就能看明白的隔離點。
準化通用互換跌落式熔斷器-恩彼邁.jpg)
二、核心接線原則與方向
跌落式熔斷器的接線方向特別關鍵，我們要按“熔斷器傾角”與“滅弧能力”的要求來操作。它的核心原則是：熔絲熔斷、熔絲管跌落時，既要能有效滅弧，又要防止意外重合。
?
?正確的接線方向
安裝時要保持水平，另外還得留出一定的俯角，這個角度大概在15°到30°之間。這么做是為了熔絲熔斷后，熔絲管能靠自身重力順利、快速地跌落。
同時必須遵循“上進下出”原則。電源側，也就是高壓來電的那一側，要接在熔斷器的上接線端；負荷側，就是通往變壓器這類設備的一側，則要接在熔斷器的下接線端。
?
?為何必須“上進下出”
先說滅弧效果，當熔絲在熔絲管上端熔斷時，電弧會讓消弧管產生高壓氣體。用“上進下出”的接線方式時，熔絲管上端是固定觸頭——也就是我們常說的靜觸頭，下端是活動觸頭——也就是動觸頭。產生的氣體會從上往下噴射，能有力地把電弧吹到下方的敞開端，形成強有力的縱吹效果，確保電弧能被可靠熄滅。
再看防止管體爆炸的情況，要是用“下進上出”的方式，電弧與氣體會被封在熔絲管的上端，內部壓力會急劇升高卻沒法有效釋放，很容易讓熔絲管發生機械性爆炸，進而引發嚴重事故。
最后說確?？煽康涞氖?，正確的接線方式能和熔絲管的重力設計匹配上，保證熔絲熔斷后，動觸頭能快速脫離靜觸頭，實現可靠跌落，進而形成明顯的斷開點。
三、接線操作步驟與安全注意事項
最先要做的是停電、驗電，然后掛接地線。我們得嚴格按安全規程來，先確認上級電源已經斷開，驗清楚確實沒電了，再在操作側把接地線掛好。
?
之后該做設備檢查和選熔絲了。我們要看看熔斷器外觀有沒有破損，動靜觸頭接觸得好不好。選熔絲的時候，得根據被保護設備的額定電流來定熔絲的額定電流，拿變壓器來說，通常按它額定電流的1.5到2倍來選。
?
之后就該固定安裝了。我們得把熔斷器緊緊固定在橫擔的指定位置，保證它的俯角符合要求，也就是15°到30°這個范圍。
?
固定好之后就接引線。我們要把電源側的引線——就高壓線路來說——接到熔斷器的上接線端子上；再把通往負荷側的引線——拿變壓器高壓套管來說——接到熔斷器的下接線端子上。引線的松緊度要合適，既不能太松，也不能太緊，避免給熔斷器帶來額外的機械應力。
?
引線接好后，就該裝熔絲管了。我們先拿起裝了合適熔絲的熔絲管，把它下端的動觸頭嵌進下承座支架的卡口里面；然后用手握住熔絲管的環，用力往上推，讓上觸頭準確卡進上靜觸頭的鴨嘴罩里，同時得讓滅弧罩上的彈簧片把它緊緊夾住。
?
最后一步是操作驗收。操作時必須用合格的絕緣拉桿。拉閘和合閘的動作要果斷還得快，合閘后還要檢查觸頭接觸得緊不緊密。
總結
恩彼邁跌落式熔斷器的接線是個嚴謹?shù)募夹g(shù)活兒，我們操作時，核心就是得嚴格遵守“上進下出”的接線原則，同時保證安裝傾角正確。接線要是錯了，就可能削弱它的滅弧能力，造成設備損壞，嚴重時還會危及人身安全。我們只有完全弄明白它的工作原理，嚴格按操作規程來做，才能讓這個重要的保護設備在配電網絡里安全、可靠地運行。
