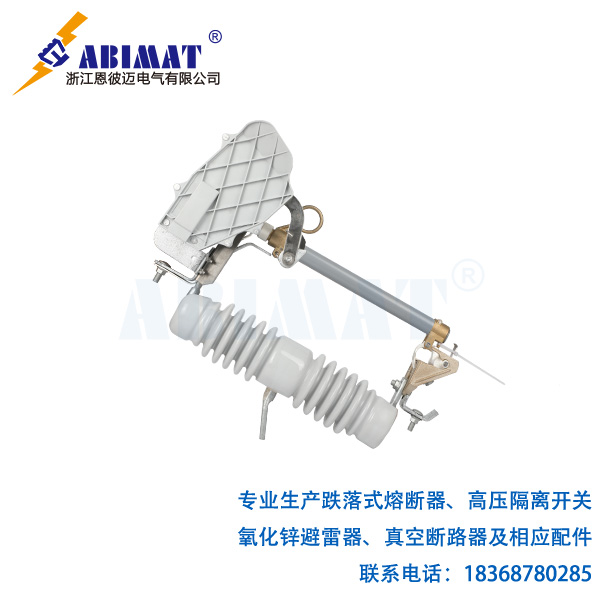

配電網里，線路要保護，配電變壓器怕過載、怕短路，跌落式熔斷器就是干這個的安全衛士，哪兒都離不了。它的核心任務很明確，一旦電路出問題，它得快、得穩地熔斷，把電流切斷，這樣才能護住重要的電力設備。額定電流選得不準，這個“衛士”就會掉鏈子——要么不該斷的時候斷了，要么該斷的時候偏不斷，最后很可能鬧出安全事故。所以說，選對額定電流，直接關系著電網能不能穩穩當當?shù)剡\(yùn)行。
一、跌落式熔斷器額定電流的選擇
跌落式熔斷器自己的額定電流，說穿了就是滅弧管的額定電流。這個數不能孤立著看，得結合里面裝的熔絲來定，必須比熔絲的額定電流大，或者至少相等。它代表的是熔斷器本身——像觸頭、滅弧裝置這些零件——能長期安全扛住的最大工作電流。
選的時候有個規矩，熔斷器的額定電流，得頂?shù)米”槐Ｗo(hù)線路或設備可能出現的最大正常工作電流，還得特意留些余地，防備突發情況。拿配電變壓器來說，熔斷器的額定電流至少要和變壓器高壓側的額定電流一樣大，稍微選大一點也沒關系。
二、熔絲元件（熔體）額定電流的選擇
不過論起核心，還是熔絲元件（也叫熔體）的額定電流選擇，這部分最考驗真本事。熔絲才是真正的“犧牲者”，故障電流一到，它會最先熔斷，把電路切斷。選熔絲的時候，被保護設備的各種特點都得考慮到，一點都不能馬虎。
保護配電變壓器（最常見應用）
給配電變壓器配熔絲，是跌落式熔斷器最常見的用法，這里面有幾條規矩得記牢。
第一條，熔絲的額定電流得控制在變壓器額定電流的1.5到2.5倍之間。
除此之外，熔絲還得扛住變壓器的勵磁涌流。變壓器空載合閘那一瞬間，會產生很大的勵磁涌流，這種電流持續時間短，但力道特別大，通常能達到額定電流的6到12倍。熔絲必須扛住這股瞬時沖擊，絕不能誤熔斷。
大家常用一個經驗公式估算，I_fuse = K × I_rated。公式里，I_fuse是熔絲額定電流，I_rated是變壓器高壓側的額定電流，K是調整系數，一般取1.5到2.0。100kVA以下的小容量變壓器，勵磁涌流問題不明顯，K值選小一點就行；要是變壓器容量大，或者工作環境特殊，K值可以選大些，甚至再往上提一點，但絕對不能超過2.5倍，不然就起不到保護作用了。
舉個實際例子，一臺10kV/0.4kV、容量200kVA的配電變壓器，它的高壓側額定電流大概是11.5A。我們?nèi)∠禂?shù)K=2來算，熔絲額定電流就是11.5A×2=23A。但熔絲都是標準規格的，查一下選型表，選25A的剛好合適。這時候熔斷器本身的額定電流也得跟上，至少要25A，選50A或者100A的規格都沒問題。
保護電力線路
要是熔斷器用來保護分支線路，選擇的思路就得變一變。熔絲的額定電流要比線路的最大長期工作電流稍大一點，但同時必須比線路導體的安全載流量小。這樣才能保證，一旦線路過載，熔絲會比導線先過熱熔斷，真正把線路護住。另外，還得考慮和上一級保護裝置——比如變電站的出線開關——的配合，滿足選擇性保護的要求，防止故障擴大時出現越級跳閘的情況。
三、選擇時的關鍵注意事項
上下級保護的聯動特別重要。熔斷器的保護特性，必須和上級（電源側）、下級（負荷側）的保護設備匹配好，這樣才能把故障控制在最小范圍，不影響其他區域的供電。
環境因素也得考慮進去。設備要是裝在高溫、密閉的地方，空氣不流通，熔絲散熱就會很差，實際熔斷電流會比額定值低。碰到這種情況，要么選額定電流稍大一級的熔絲，要么直接用全范圍保護型熔斷器，避免它提前熔斷。
質量是底線，這一點不能松。一定要選符合國家標準（比如GB/T 15166）、經過正規認證、質量靠譜的熔斷器和配套熔絲。特別要強調的是，絕對不能用銅絲、鋁線代替熔絲，這種做法完全是拿安全當兒戲，特別危險。
結論
總的來說，選恩彼邁跌落式熔斷器和熔絲的額定電流，是件較真的技術活。核心邏輯得摸準：熔斷器本身是“載體”，它的額定電流就是熔絲選擇的“上限”；熔絲是“核心”，它的額定電流必須精準匹配被保護設備——既要扛住正常運行時的電流沖擊，又要在故障發生時果斷“犧牲”自己，把電路切斷。
記住這個大原則就行：熔絲按變壓器額定電流的1.5到2倍初步選擇，熔斷器本身的電流不能比熔絲小。再結合現場的實際情況靈活調整，這個“電力安全衛士”就能在關鍵時刻頂?shù)蒙?，守住電網的穩定和安全。
