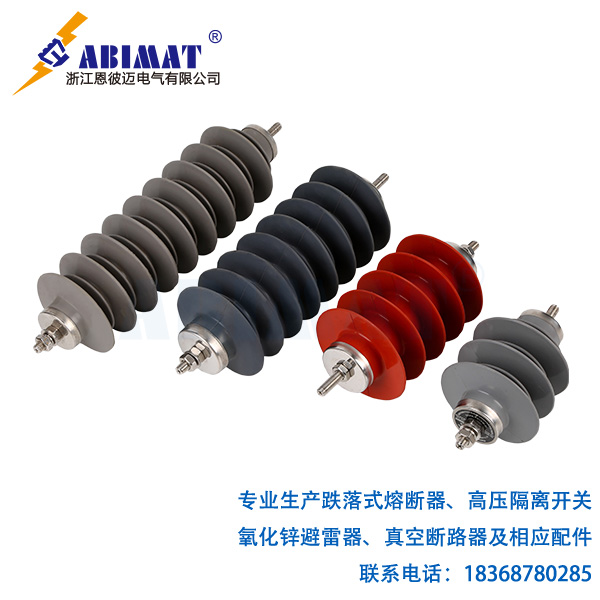

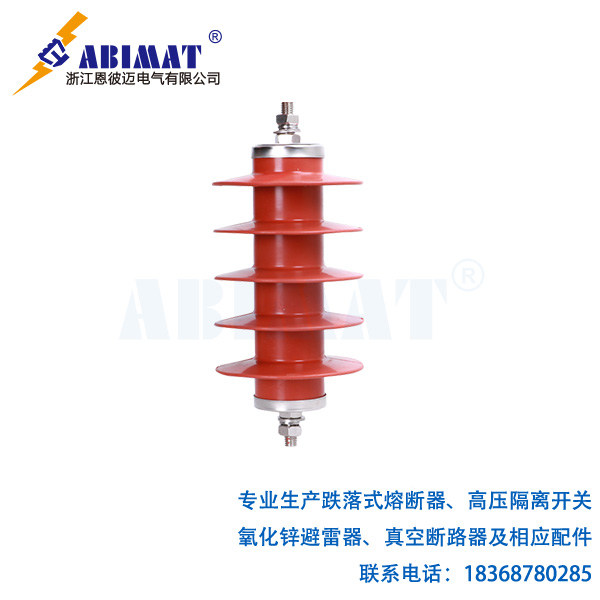

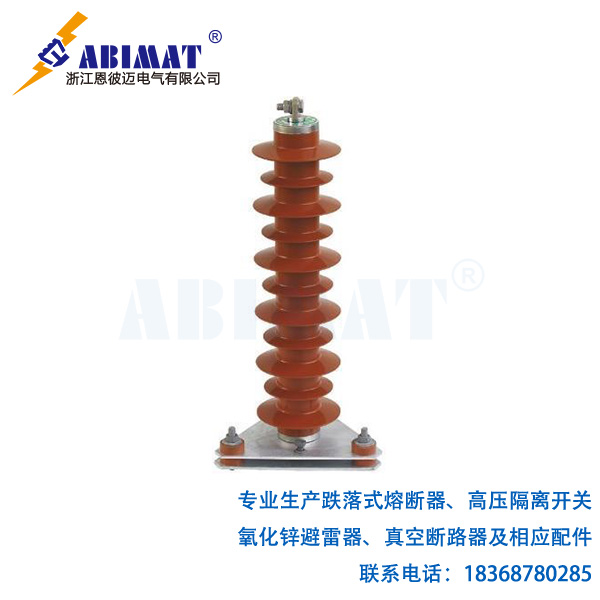

閥型避雷器能有這么優異的性能，全靠它巧妙的結構設計，它主要是將非線性電阻閥片與火花間隙串聯起來組成的，這兩個部件的配合可以說是天衣無縫。

非線性電阻閥片是避雷器真正的“心臟”，我們先深入了解一下它。早期的普通閥型避雷器，主要用碳化硅來制作這種閥片。這類閥片有著非常突出的非線性伏安特性，簡單來說：系統正常供電時，它的電阻值大到幾乎絕緣，流過的泄漏電流特別小，我們完全可以把它當成絕緣部件；一旦遇到過電壓，它的電阻值就像被“觸發”了一樣，瞬間變得特別小，給巨大的沖擊電流開辟出一條低阻力通道，讓電流順順利利泄放到大地。正是這種電阻值能跟著外加電壓自動、快速調整的特性，它才被形象地叫做“閥”——只允許過電壓產生的電流通過，卻會牢牢攔住工頻續流。

火花間隙的結構雖然不復雜，但作用同樣關鍵，它是由多個小間隙串聯而成的。系統處于正常工頻電壓時，這些間隙就像“守門人”一樣保持著絕緣狀態，把帶電部分與大地嚴格隔離開；當出現過電壓，而且電壓高到達到間隙的放電電壓時，間隙就會被精準擊穿，立刻為沖擊電流打開一條放電通道，配合閥片完成泄流任務。

它的工作過程可以清晰地總結成“等待-動作-截斷-恢復”四個階段，每個階段都銜接緊密。等待階段很容易理解，就是系統正常運行的時候，這一階段火花間隙將工頻電壓穩穩隔離，閥片則保持高電阻狀態，靜靜待命。等過電壓一來，就進入了緊張的動作階段：火花間隙瞬間被擊穿，已經變成低電阻的閥片立刻“接力”，讓巨大的沖擊電流通過并流入大地。這個過程中，閥片還會把過電壓限制在一個預定數值內，我們一般叫它殘壓，這個數值特意設計得比被保護設備的絕緣水平低，設備自然就能安然無恙。過電壓的脈沖過去之后，工頻電壓還會讓電路中產生工頻續流，這時候就到了截斷階段，閥片因為電壓降低，自動恢復高電阻特性，大大限制住工頻續流的大小。最后是恢復階段，被限制住的工頻續流在第一次過零的時候，火花間隙能穩穩地把它熄滅，避雷器接著就恢復到絕緣狀態，重新進入待命模式，等待下一次“戰斗”。
