一、安裝前期準備要求
基礎工程驗收標準
恩彼邁跌落式熔斷器電桿的垂直度偏差應控制于0.5%以內，而橫擔水平度誤差不可超3mm/m。在10kV線路安裝過程中，對地垂直距離應達5.5m及以上，兩相之間水平距離需保持在0.8m以上。當混凝土基礎強度滿足C25等級要求后，需進行不少于7天的養護作業。
設備檢驗要點
嚴格核對熔斷器型號，針對 RW11-12/100 型產品，重點檢查滅弧室密封性能。機械轉動部件需進行靈活度測試，旋轉扭矩≤5N?m。開展工頻耐壓試驗，在 23kV 電壓下持續 1 分鐘，確保無閃絡現象。
二、主體設備安裝流程
支架安裝工藝
選用∠63×6規格的熱鍍鋅角鋼用于制作安裝支架。螺栓緊固遵循 “先中心后邊緣” 原則，扭矩需達到 45N?m。接地網采用鍍鋅扁鋼進行連接，其截面尺寸應不小于40×4mm2。

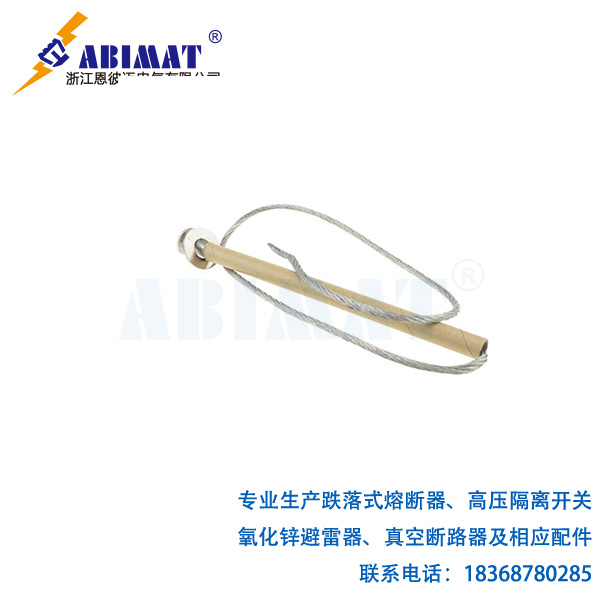

熔斷器本體安裝規范
吊裝時控制熔管軸線與垂直線夾角在 15°±2° 范圍內。運用動態壓力測試儀對觸頭壓力予以校準，其標準值為50±3N。引線連接采用銅鋁過渡端子，壓接力需達到 20kN 以上。
三、電氣連接技術標準
引線敷設要求
銅芯引線截面積≥35mm2，鋁芯引線截面積≥50mm2。當檔距為 50m 時，弧垂應控制在 0.8-1.2m 區間。接線端子的表面應均勻涂抹厚度為0.1 - 0.2mm的電力復合脂。
安全距離控制要求
戶內安裝時相間最小凈距≥200mm，戶外安裝時該距離≥300mm。帶電檢修時前端安全距離≥0.7m，后端≥0.4m?？缭饺?jí)及以上公路時，安裝高度需保證在 7m 以上。
四、安裝后調試與檢測
機械性能測試
在測定跌落時間之際，三相動作的不同期性需滿足≤5ms這一要求。校驗脫扣力，確保在 98N±5% 范圍內可靠動作。檢測熔管開距，需達到 150mm 以上。
電氣性能檢測
進行回路電阻測試，含引線電阻在內的總阻值應不大于 100μΩ，使用 2500V 兆歐表檢測絕緣電阻，極間阻值需達到 1000MΩ 以上，校驗保護特性時，安秒特性曲線應符合GB/T 15166標準。
五、特殊環境安裝要求
高海拔地區安裝要點
海拔＞2000m時每升高100m熔斷器額定電流下調0.5%，海拔＞3000m區域絕緣子串需增加1片。
污穢區域安裝措施
在Ⅲ級污穢區域，選用爬電比距不小于31mm/kV的防污型瓷絕緣子，并且加裝單邊擴展達80mm以上的硅橡膠增爬裙，以此提升絕緣性能。
