一、導電系統

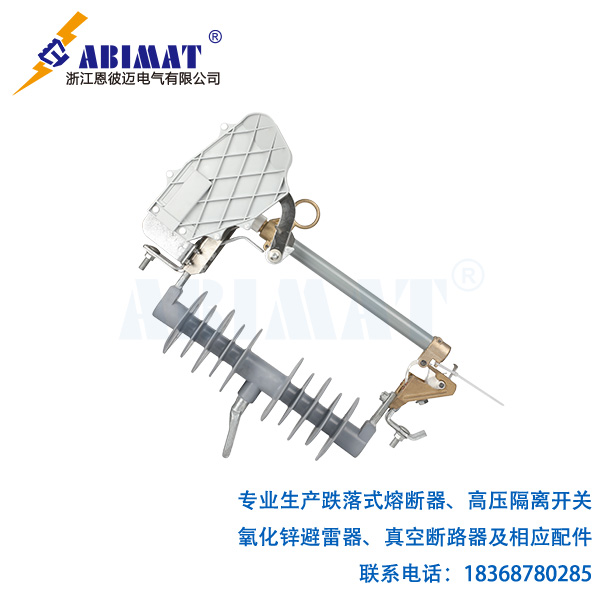

恩彼邁高壓跌落式熔斷器觸頭組件采用銅鎢合金（CuW80），優化動靜觸頭配對間隙至 1.8±0.2mm 。上觸頭保持鴨嘴式結構，下觸頭簡化扭簧機構，通過結構優化使合閘接觸壓力≥150N 。導電桿采用 T2 紫銅鍍銀處理，鍍層厚度維持≥8μm 。熔絲組合選用銀合金絲（AgCdO）與冶金效應顆粒，嚴格控制熔體直徑公差在 ±0.02mm ，熔絲與指示器壓接，拉斷力≥200N ，減少不必要的連接結構。
二、絕緣與滅弧系統
熔管采用分層設計，外層使用新型高強度輕質環氧玻璃纖維復合材料筒（耐溫 300℃），在保證強度的同時降低重量；內襯產氣式滅弧管（鋼紙管密度 1.25g/cm3）不變。管體兩端金屬端帽優化結構，減少材料用量，氣密性仍滿足 0.3MPa 氣壓試驗要求。滅弧增強裝置保留陶瓷滅弧柵片（Al?O?含量≥92%），柵片間距 3mm 呈 V 型排列，頂部釋壓閥開閥壓力保持 0.8±0.1MPa 。
三、機械支撐系統
安裝支架采用高強度鋁合金材質替代熱鍍鋅鋼，在保證屈服強度達 235MPa 以上的同時大幅減重。旋轉軸選用高強度塑料材質，配合公差 H7/g6，控制轉動摩擦系數≤0.15 。脫扣機構優化雙扭簧并聯設計，適當減小彈簧鋼絲直徑至 Φ2.0mm，預壓縮角度 30°±2°，脫扣臨界力矩 3.5N?m ，確保熔斷后熔管下落時間≤0.5s 。
四、輔助部件
防誤操作鎖止裝置優化機械聯鎖卡扣結構，在保證需施加≥40N?m 扭矩方可解鎖的前提下，減少部件數量。戶外型硅橡膠防雨罩采用更薄且耐漏電起痕指數≥2.5kV 的材料。狀態指示器維持紅色標牌彈出式設計，動作行程≥15mm，可視距離 30 米，簡化內部傳動結構。
通過以上設計優化，在嚴格遵循 GB/T 15166.5-2023 標準及 GD&T 公差配合要求的基礎上，預計可有效降低高壓跌落式熔斷器整體重量，特殊環境版本仍保留 RTV 涂層或加熱除濕模塊適配能力。
