?一、核心電氣性能（依據GB/T 19852014）
| 參數 | 標準要求 | 試驗方法 |
|---|---|---|
| 額定電壓 | 12~1100kV（覆蓋全電壓等級） | 工頻耐壓試驗 |
| 額定電流 | 630A~8000A（溫升≤65K） | 恒流發熱試驗 |
| 短時耐受電流 | 16kA~100kA/3s（觸頭不熔焊） | 短路電流合成試驗 |
| 峰值耐受電流 | 2.5倍短時電流（結構不變形） | 峰值電流沖擊試驗 |
| 絕緣水平 | 雷電沖擊≥系統BIL，工頻≥1.2倍系統電壓 | 全波沖擊+干濕耐壓試驗 |
二、核心機械性能
機械壽命
標準：C2級（10,000次操作）
試驗后要求：
回路電阻變化≤20%
觸頭磨損量＜3mm
操作力波動≤15%

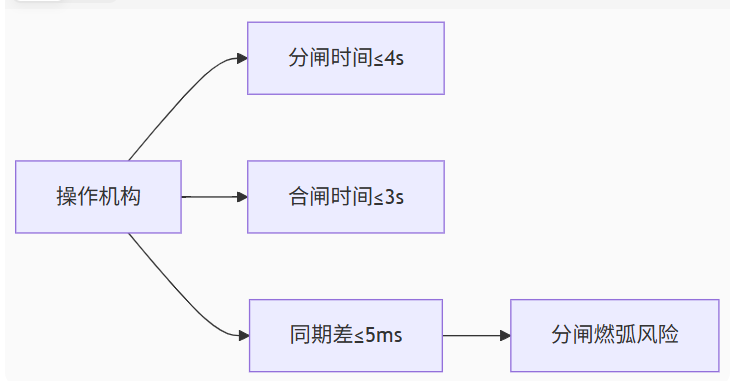

操作特性
端子靜拉力
水平端子：縱向1000N/橫向750N
垂直端子：1500N（抗震型需≥3000N）
四、關鍵性能試驗方法
溫升試驗
通1.1倍額定電流，熱電偶監測觸頭溫升
標準：鍍銀觸頭≤65K，銅觸頭≤50K
機械穩定性試驗
連續操作5000次（每1000次檢查磨損）
操作力曲線波動需在±10%內
冰載操作試驗
20mm覆冰條件下仍可正常分合
破冰力≤操作機構輸出力的80%
?
五、GIS與敞開式性能對比
| 性能維度 | GIS隔離開關 | 敞開式隔離開關 |
|---|---|---|
| 絕緣介質 | SF6氣體（0.4~0.6MPa） | 空氣間隙 |
| 開斷能力 | 可開合2A容性電流 | 嚴禁帶載操作 |
| 機械壽命 | M2級（20,000次） | M1級（5,000次） |
| 占地面積 | 僅為敞開式10% | 需滿足安全凈距 |
| 維護周期 | 15年免維護 | 5年大修 |
六、技術演進方向
智能化
集成位移傳感器（實時監測觸頭位置）
觸頭溫度無線傳輸（精度±1℃）
高可靠性
雙柱式觸頭設計（冗余接觸）
自潤滑軸承（壽命≥30年）
環?；?/strong>
SF6替代氣體（g3/N?混合氣體）
真空開斷技術（試驗電壓252kV）
結語：
恩彼邁高壓隔離開關技術性能需滿足電氣強度、機械穩定、環境適應三位一體要求。核心在于：
電氣性能嚴守GB/T 1985絕緣配合原則
機械壽命通過10,000次C2級驗證
特殊環境采用復合套管/三維減震/低溫液壓定制方案
未來向智能化（狀態感知）、高可靠（雙觸頭冗余）、環保化（SF6替代）演進，為新型電力系統提供關鍵隔離保障。
