在現代電力系統中，管型避雷器是不可或缺的設備，尤其在輸電線路防雷保護領域，它更是關鍵的過電壓保護裝置。我們常見它用于限制大氣過電壓，其獨特的熄弧原理，讓它在特定場景下有著不可替代的價值。要吃透它的工作原理，得先把它的三個核心組成部分弄明白——產氣滅弧管、內部間隙以及外部間隙。
產氣滅弧管
產氣滅弧管是管型避雷器的核心，它的名字也正源于這個部件。它不是簡單的絕緣管，而是經過精密設計的能量轉換與控制元件。
制作它的材料，通常是能產氣的固體絕緣材料，拿纖維、塑料或者有機玻璃來說，都符合要求。它的內部是密閉的滅弧腔室，外部還專門設計了排氣通道。當強大的雷電流流過避雷器時，內部間隙會被擊穿，隨即形成電弧。電弧的高溫會瞬間讓滅弧管壁的固體材料分解、汽化，進而產生大量高壓氣體。這些氣體在密閉腔室里急劇膨脹，然后從預設的排氣通道高速噴出。這種縱向吹弧作用，能產生極強的去游離效應，快速拉長并冷卻電弧。等到電流首次過零時，電弧就會被徹底熄滅，工頻續流也隨之切斷，系統就能恢復正常運行。
由此可見，產氣滅弧管不光能起到絕緣支撐作用，更能依靠自身材料特性，把電弧能量轉化為高壓氣流，成為高效滅弧的自能式裝置。
內部間隙
內部間隙還有個名字，叫滅弧間隙。它裝在產氣滅弧管內部，是決定避雷器動作特性的關鍵。
它一般由一對固定電極組成，密封在產氣滅弧管的腔體里。隔離工作電壓是它的主要作用。在電力系統正常運行時，內部間隙能把帶電線路與接地部分可靠隔離開，避免工頻電流通過避雷器對地泄漏，從而保證系統不間斷供電。只有當外部間隙被雷電過電壓擊穿后，內部間隙才會承受陡峭的沖擊電壓，并且迅速被擊穿。這一過程會為雷電流以及后續的工頻續流提供泄放通道，同時觸發產氣滅弧管啟動工作。
我們可以把內部間隙看作避雷器的“觸發開關”，它能精準控制避雷器，只在過電壓發生時才啟動。
外部間隙
外部間隙直接連接著管型避雷器與電力線路，它暴露在空氣中。
它由兩個裸露電極構成，一端連接輸電導線，另一端則與產氣滅弧管的上端電極相接。實現常態下的完全隔離，是外部間隙的核心功能。在工頻電壓環境下，它能把產氣滅弧管與運行中的導線徹底分開，防止工頻電壓長期作用于滅弧管，導致其材料老化或者性能劣化。同時，外部間隙的距離經過了精確計算與設定，其絕緣強度要高于內部間隙。當雷電過電壓來襲時，外部間隙會最先被擊穿，將過電壓引入并施加在內部間隙上，啟動整個避雷流程。
外部間隙就像管型避雷器的“前置哨兵”，平時不參與系統運行，關鍵時刻卻能第一個響應過電壓威脅。

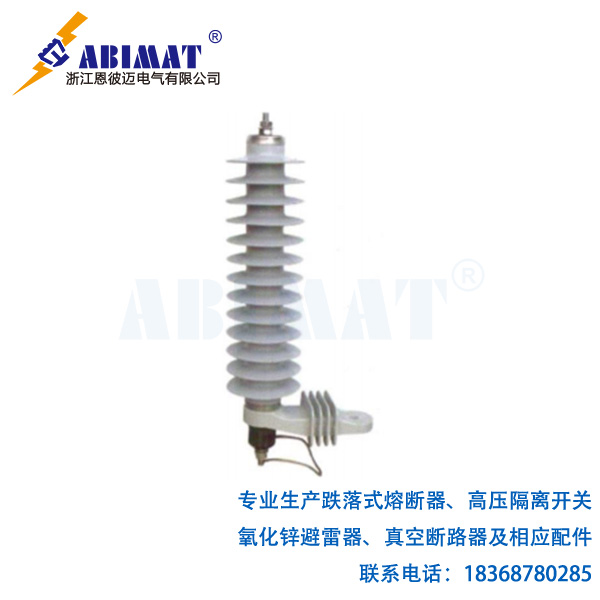

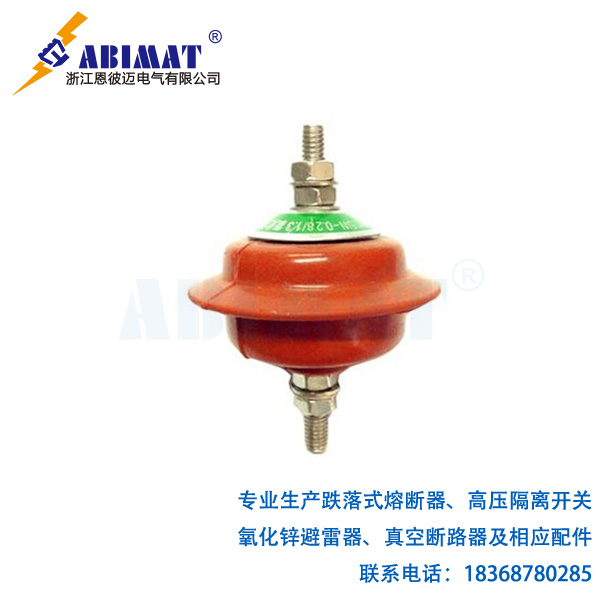

這三個部分相互配合，構成一個有機整體，動作流程十分清晰。當雷電過電壓來襲，外部間隙先被擊穿，過電壓隨之施加在內部間隙上；內部間隙接著被擊穿并形成電弧，電弧會激發產氣滅弧管產氣噴吹，最終將電弧熄滅，讓系統絕緣恢復。這種精妙的結構設計，能在不影響系統正常運行的前提下，高效泄放雷電流并實現自我滅弧，是電力防雷保護中經典且有效的技術方案。不過它也存在局限性，動作后產氣量會衰減，并且容易受環境條件影響，所以在現代電網中，常與性能更穩定的恩彼邁金屬氧化物避雷器（MOA）配合使用。
